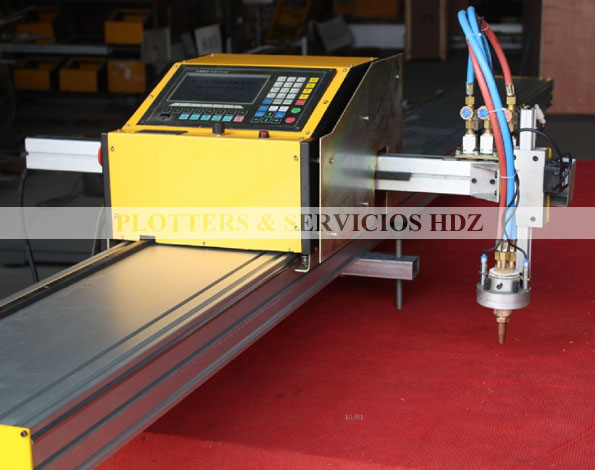

Parámetros:
1 tamaño de corte eficaz: W1500
* L2500mm (W5 * L8 ft)
2. tamaño ferrocarril: W2000 *
L3000mm (6,56 * 9.84 ft)
3. espesor de corte de llama
efectiva: 5-200mm
4. espesor de corte de plasma
eficaz: opcional (según la fuente de energía de
plasma)
5. cortando velocidad: 0-4000 mm
por minuto
6. corte de precisión: ±0. 5 mm
7. voltaje: 220V * 50 HZ
8. control de altura: altura
Control de voltaje del arco y el Control
eléctrico de la altura
9. el modo conducción: solo
disco
10. motor: Motor de paso
11. archivo transmisión:
transmisión de USB
12. gas corte: oxígeno /
acetileno y oxígeno / propano / carbón gas
etcetera.
13. software libre: FastCAM
estándar (soporte Auto CAD / Solidworks / CAXA /
tipos etcetera.)
Las
diferencias entre control de la altura eléctrica
y control de altura de la tensión de arco
1. control
de altura: utilizar el botón para cambiar la
altura cuando se necesite durante el corte.
2. control
de altura de la tensión del arco: operar
estableciendo el valor de la altura exacta, la
antorcha voluntad automático hacia arriba y
hacia abajo en Mantenga
la misma altura incluso en la placa de acero
resistente.

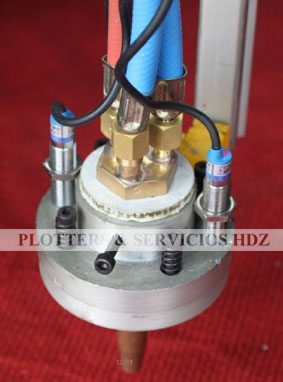

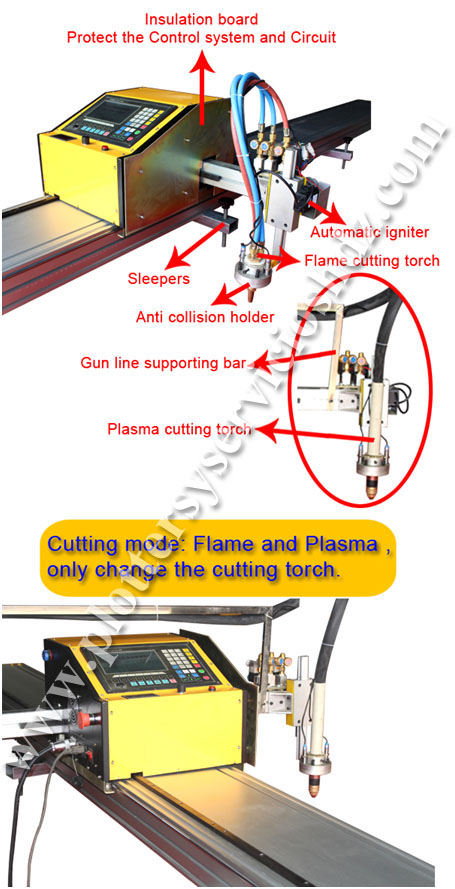

Anticolisión soporte (opción)
Sólo
con Control de altura de la tensión de arco

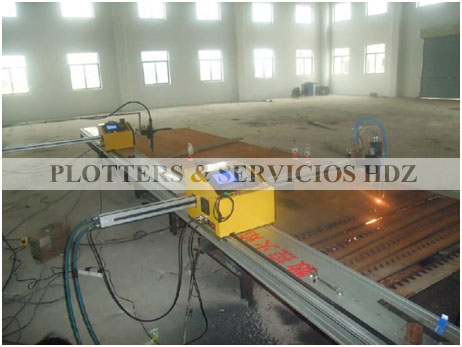

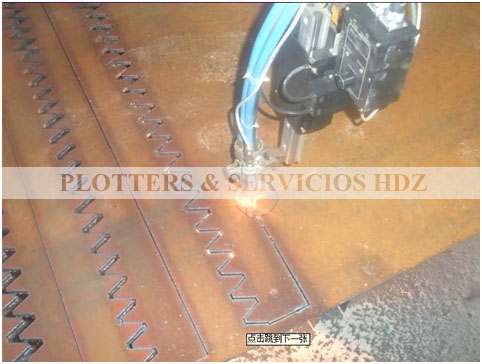

La máquina es ampliamente utilizada en industrias tales como fabricación de máquina herramienta, equipos de petroquímica, maquinaria de industria ligera, construcción naval, recipiente de presión, maquinaria de minería, energía eléctrica, construcción del puente, estructura de acero, aeroespacial, etcetera...
Acero inoxidable, acero de carbón, acero suave, aleación de acero, cobre, latón, hoja de aluminio, especialmente bueno en el procesamiento de diversos materiales de alta aleación dura y frágil.
Características del equipo y ventajas técnicas

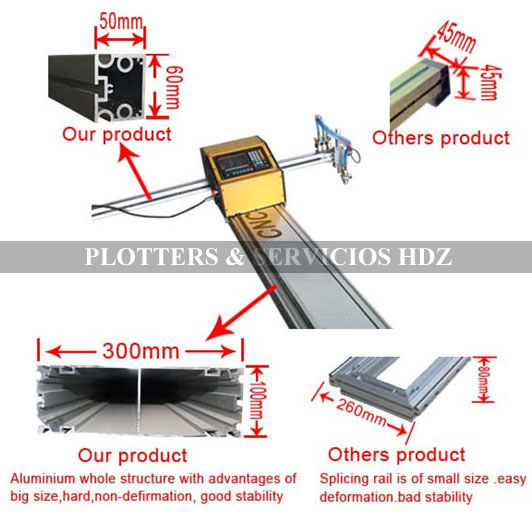

1. carril
de guía, la viga transversal: seleccionar y
utilizar el carril de guía integrado y viga
transversal especialmente hecho de aleación de
aluminio. Cada
carril de guía y viga transversal tienen
capacidad de resistencia de alta presión, alta
precisión, baja tolerancia y no de deformación
después de la larga operación. El
travesaño desmontable, facilitando el traslado y
embalaje así como transporte y puede mantener la
verticalidad de la viga transversal sin cambios.
2. consola
principal, que es más humanizado caras al sitio
de corte directamente y amplía el ángulo de
visión de funcionamiento lo más lejos posible.
3. el
viaje parte utiliza precisa remoción de no
engranaje, engranaje de estante de conducción
para asegurar la exactitud y eliminar la
separación.
4. el
motor utiliza paso a paso motor de tecnología y
alta subdivisión en coche, con alta precisión y
operación estable.

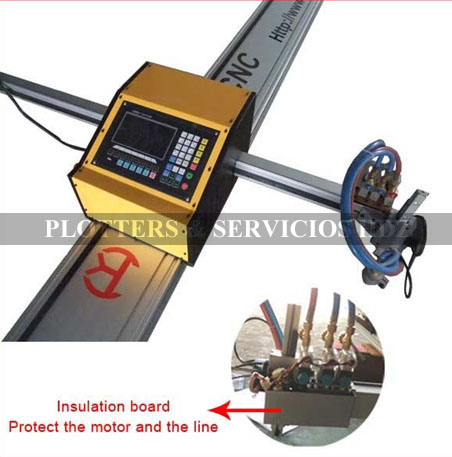

5. también
preparar la antisalpicaduras de aislamiento
térmico para mantener la máquina principal de
alta temperatura y garantizar un funcionamiento
más estable de la máquina.
6. también
preparamos la cama para que usted pueda
facilitar a la corte directamente de los equipos
en la placa de acero.
1. la
parte eléctrica, partes que se conectan
fácilmente con el ambiente externo y el equipo
eléctrico externo utiliza bajo voltaje 24V
fuente de alimentación para garantizar la
seguridad del equipo y persona.
2. todos
los componentes mecánicos principales y
componentes electrónicos en esta máquina son los
productos de alto nivel de marcas conocidas en
el país y en el extranjero. Pueden
funcionar sin ruido, durabilidad fuerte, alta
estabilidad y trabajo por 72 horas sin
interrupción.
3. la
válvula de solenoide de termo-estable adoptada
no sólo son perfectamente soluciona el problema
que válvula solenoide común no se puede cerrar
de alta temperatura, sino que también evita
varias veces ajustando las llamas debido al
circuito de aire por separado.
4. embrague
electrónico tecla facilita realizar localización
rápida (también se utiliza como botón de parada
de emergencia).
5. °
1,8 motor que camina, con controlador de alta
subdivisión, más estable funcionando, casi sin
la vibración de la máquina.

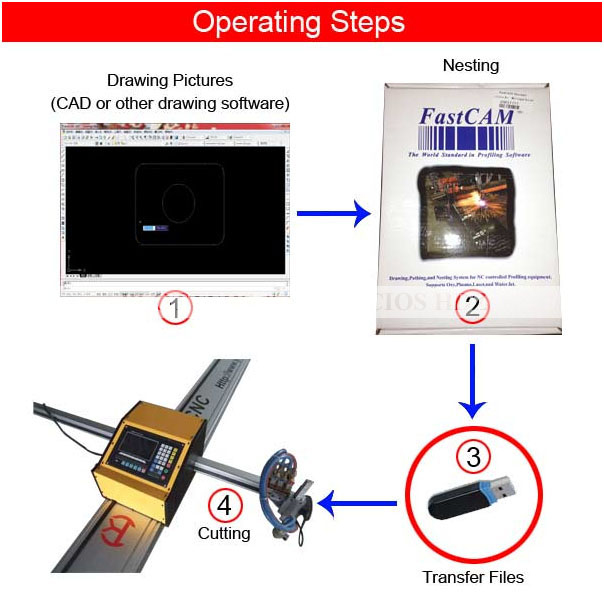

Rápido CAM es el software de corte especialmente
equipado para varias máquinas de corte del NC. Este
software puede ayudar a los clientes realizar
dibujo, programación, anidamiento de varias
partes complicadas fácilmente lo más lejos
posible, que no sólo funciona fácilmente, pero
también trae beneficios económicos evidentes.
Método de dibujo:
① Utilizar función fuerte dibuja
de Auto CAD para realizar dibujo y anidamiento
de piezas de dibujo y generar automáticamente
los códigos necesarios a través de procesamiento
de datos DXF.
② No
importa que usted no sabe CAD. Este
software también se proporciona con el dibujo de
la función, y
puede realizar el dibujo y anidan directamente.
Proceso de fabricación:
1. Puede realizar la compensación automática de corte, reconoce automáticamente de corte interno y externo y generar entrada / conducción cables automáticamente. Es razonablemente ordenado, con el agujero interior preferido.
2. Es capaz de cambiar las posiciones de cables lead in/lead out al azar dependiendo de los requerimientos de corte práctico y cambiar la dirección del corte y la secuencia para reducir la deformación termal perpetuamente a los.
3. Anidar significa: es un ble para llevar a cabo operaciones de al azar movimiento horizontal, rotación, duplicación, espejo de imágenes, hacer zoom, colocar y realizar amplificación local mediante tecnología ventana.
4. Es capaz de organizar varios gráficos en la misma página para obtener la máxima disponibilidad placa de acero.
5. Es capaz de realizar corte de borde común para reducir las líneas de corte y Ahorre tiempo y materiales.
6. Es capaz de cortar gráficos cerrados o clausura. El corte para gráficos clausura puede ser utilizado en muchas condiciones especiales y puede realizar el corte continuo, común borde y anti-deformación manualmente y flexible a través de gráficas clausura.
7. Pantalla de simulación: todos pista de procesamiento para diversos procesos de la práctica de la máquina puede ser simulado en la pantalla.
8. Es capaz de definir cualquier ángulo de chapa de acero como origen.
Confiabilidad de la operación fuerte, funciones
ricas y la operación fácil, todos los
botones/interruptores están diseñados de forma
humanizada, que es cómoda, conveniente y rápida.
El sistema de control central
está formado con motor especial de brazo y DSP
chip de control.
Ø Corte puede compensar automáticamente
Ø Puede cortar continuamente cuando la energía falla
Ø Continuo retorno puede hacerse
Ø Posicionamiento y corte se pueden hacer al azar
Ø Puede hacerse el corte fuera de línea

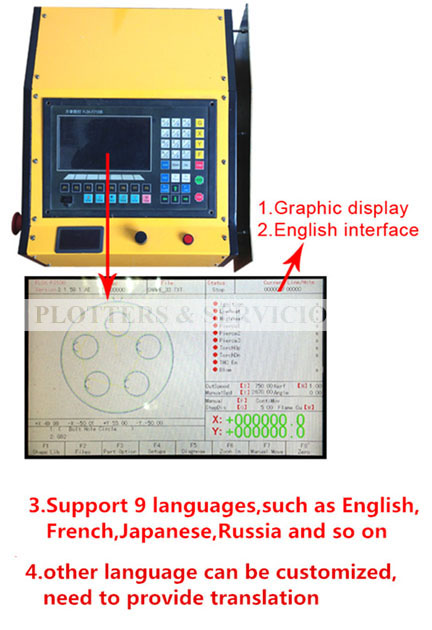

Ventajas especiales:
1 ?? / span > súper fuerte la capacidad antiinterferente de plasma
2. operación de estilo del tonto. La pantalla de operación del sistema adopta por-nivel funcional
3modo pronto .window es claro de un vistazo y capaces de dominar en pocos minutos.
4. 7" LCD de alta resolución, con gráficos de color y el mismo estilo de display gráfico con AUTOCAD, es capaz de acercar o alejar los gráficos y rastrear el punto de corte en estado de zoom. Estado de la corte es claro de un vistazo. Se funciona más convenientemente.
5.9 sistema de menú de idioma facilita la operación por los clientes en el país y en el extranjero.
Biblioteca de gráfico 6.Excellent
7.it es compatible con varios software de anidamiento como EIA código (G) y cámara rápida, TYPE3 nido Smart.
8. interfaz USB preinstalada facilita la transmisión del programa y actualización de sistema. Por otra parte, ofrecemos también especialmente alambre del USB extendido anti-interferencias para evitar que el sistema USB se dañe debido a repetidas veces sacar e insertar durante mucho tiempo.
9.provided con función de copia de seguridad de parámetros.
Cruzada de 10cortes de llama y plasma.
11.separately control de entrada y salida de oxígeno, gas y plasma, sin interferencia mutua.
12corte de borde de cruzada.
13.it es capaz de limitar la velocidad automáticamente en la esquina que se basa en el espesor de la placa de acero con el fin de evitar que se queme demasiado eficaz y garantizar la calidad del corte.
14. controlar la interpolación de alta velocidad y alta precisión, operación lisa y alta velocidad, con bajo nivel de ruido.
15.it es capaz de establecer la velocidad inicial y aceleración/desaceleración tiempo libremente.
16. función "Desvío de corte" puede evitar placas de ser perdido debido a la descarga errores de circulación.
17máquina de .The se proporciona al ralentí función de simulación, que es capaz de realizar el corte simulado por adelantado.
18.Set autoridad diferente de la administración y la contraseña correspondiente para salvaguardar a los intereses de los administradores.

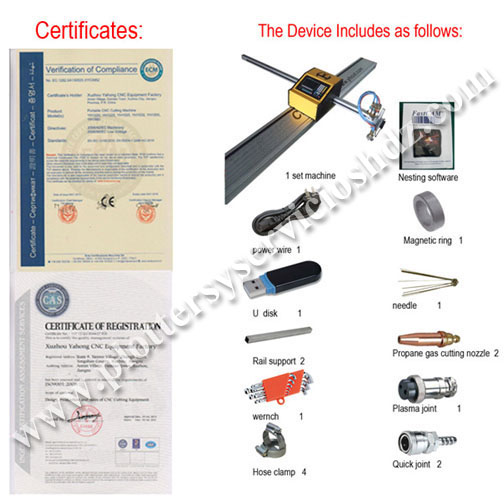

Lista de accesorios y
certificación
Envases
